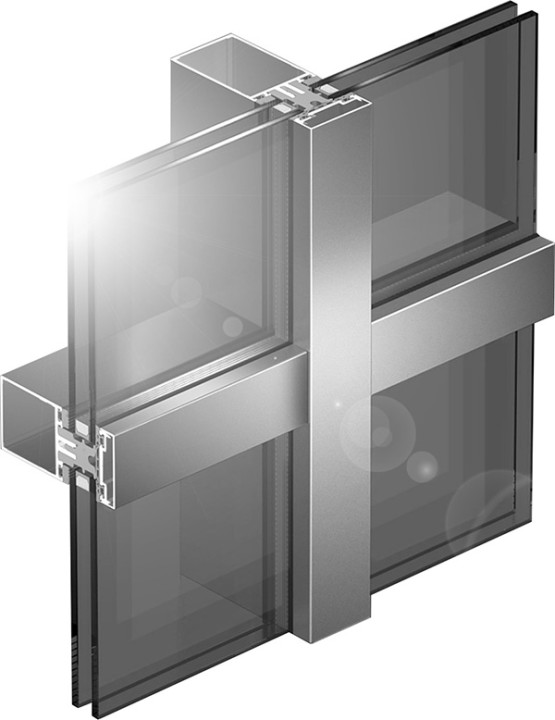

Стоечно-ригельная система – самый распространенный вид алюминиевых конструкций для остекления фасадов. Основой конструкции являются вертикальные стойки, которые выполняют основную несущую функцию и горизонтальные ригеля, которые передают вес стеклопакетов. Хотя сборка стоечно-ригельной фасадной системы довольна проста, существует несколько нюансов, которые нужно выполнять для успешной эксплуатации конструкции.
Соединение стоек и ригелей
Между собой стойки и ригели соединяются механическим способом. Существует два основных способа соединения – внахлест и когда ригеля вставляются в специальные вырезы на вертикальных стойках. Эти способы применяют при монтаже вертикальных навесных фасадов. При установке наклонного фасада – ригель устанавливают под небольшим углом к стойке. Это позволяет осуществлять дренаж, не нарушая дренажной вертикальной камеры в несущей конструкции.
Еще одна особенность, которую нужно предусмотреть при монтаже – тепловое расширение. Алюминий, как и любой другой металл под воздействием тепла имеет свойство расширяться. Чтобы это не привело к нарушению целостности конструкции при креплении ригелей в стыках используют резиновые прокладки. А для вертикальных стоек применяют специальные расширительные профиля.
Монтаж стеклопакетов
Установка стеклопакетов производится после монтажа несущей части конструкции. В отличие от обычных окон из алюминия и ПВХ на фасадной конструкции, стеклопакеты крепятся не с внутренней, а с наружной части. Они закрепляются с помощью специальных синтетических скоб, а затем прижимаются специальными планками.
После этого на прижимную планку, сверху защелкивается декоративная планка. Стеклопакеты и прижимные планки активно используются дизайнерами для придания фасаду необычного вида. Декоративные планки изготавливаются различной ширины и формы, а стеклопакеты тонируются в разнообразных цветовых оттенках.
Принципы крепления фасадной конструкции к зданию
Основной принцип крепления – это навесной. Конструкция навешивается с наружи здания и основными несущими элементами являются вертикальные стойки. Для этого способа монтажа необходимо наличие навесных монтажных люлек и строительных лесов.
Навесные фасады – самый распространенный тип крепления, намного реже используют встроенный монтаж, когда конструкции устанавливаются между плитами перекрытия. Недостаток этого вида монтажа заключается в том, что незащищенными остаются торцы перекрытий, которые необходимо дополнительно утеплять и декорировать.
